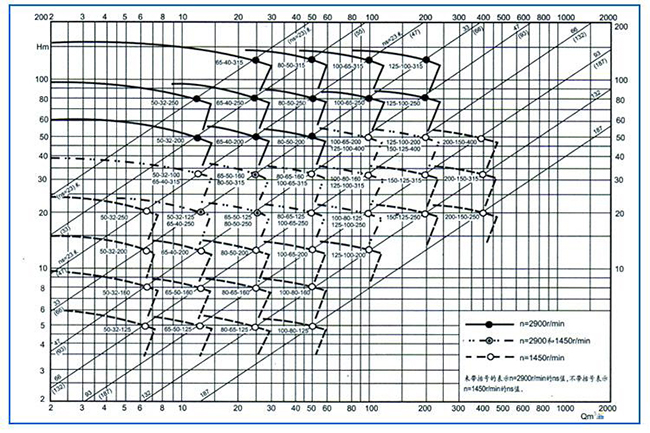

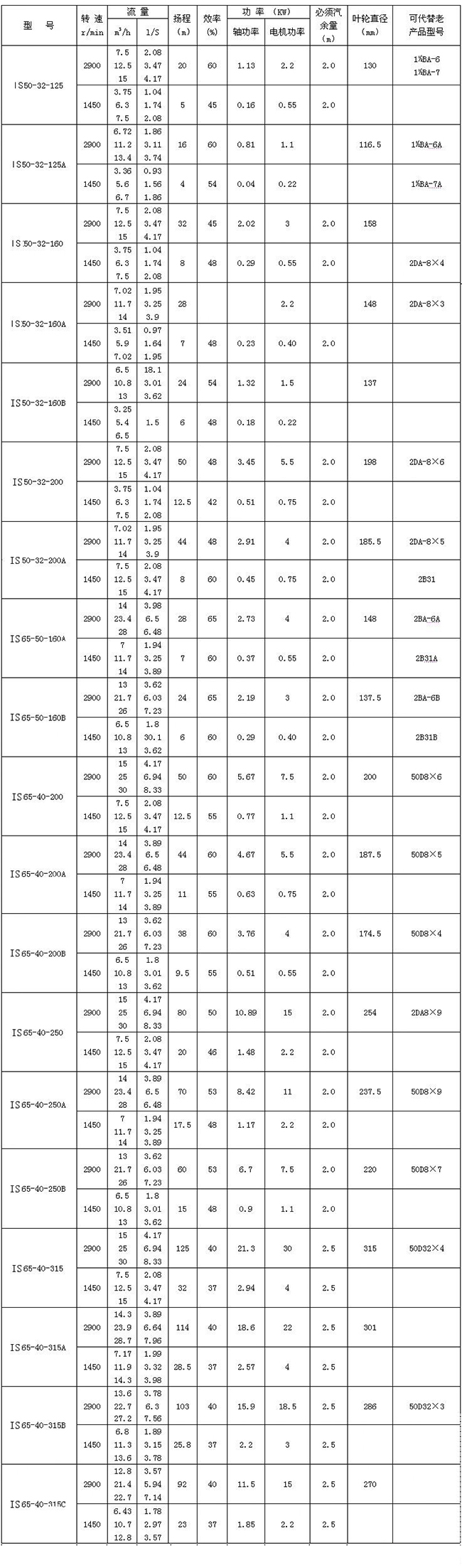

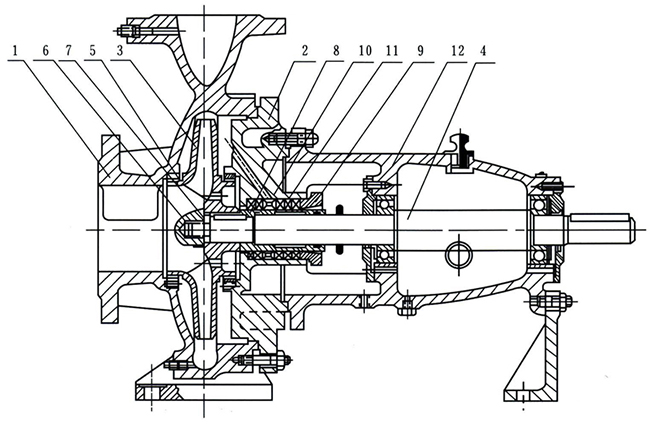

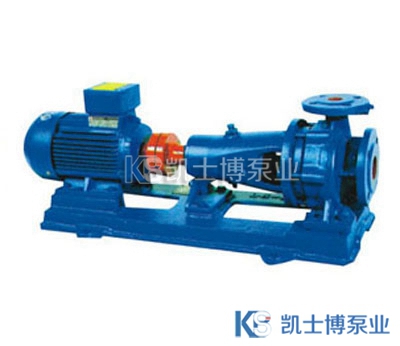

結構說明

　　IS、IR型臥式單級單吸清水離心泵為後開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。

裝配與拆卸

泵在裝配前應首先檢壹零件有無影響裝配的缺陷，並擦洗幹淨，方可進行裝配。

1、予先可將各處的連接螺栓，絲堵等分別擰緊在相應的零件上。

2、予先可將0形密封圈、紙墊、毛氈等分別放置在相應的零件上。

3、予先可將密封環和填料、填料環、填料壓蓋等依次裝到泵蓋內。

4、將滾動軸承裝到軸上，然後裝到懸架內，再合上壓蓋，壓緊滾動軸承，並在軸上套上連接螺栓。

5、將軸套裝在軸上，再將泵蓋裝在懸架上，然後再將葉輪、止動墊圍.葉輪螺母等裝上並擰緊。最後將上述組件裝到泵體內，並擰緊泵體、泵蓋上的連接螺栓。

在上述裝配過程中，一些小件如平鍵、檔油盤、檔水?軸套內0形密封圍等容易遣漏或裝鉗順序，應特別注意。

泵拆卸順序基本上可按裝配順序的反向進行。

安裝

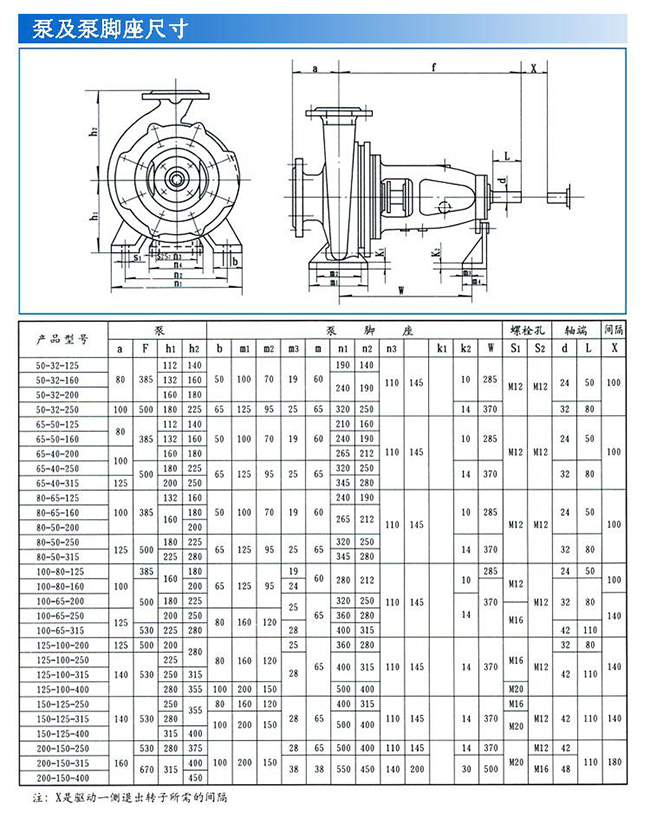

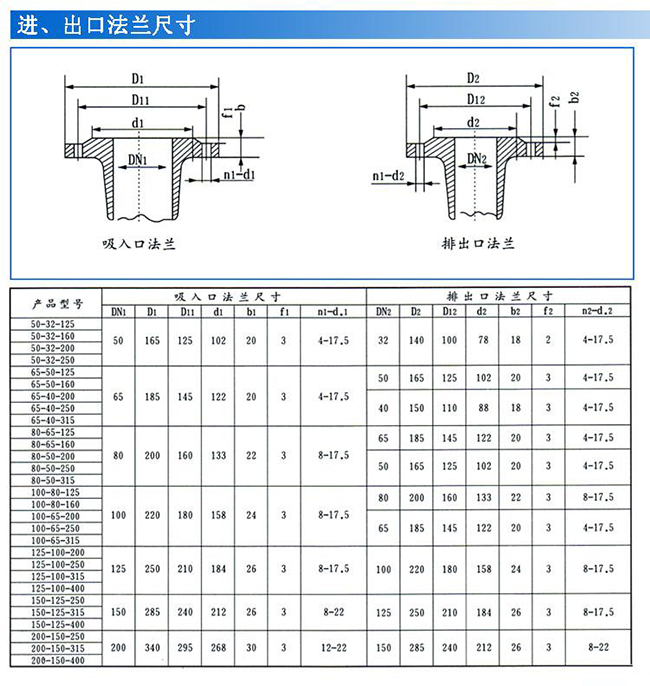

泵安裝的好壞對泵的運行和壽命有重要影響，所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。

1、安裝和校正：

1) 清除底座上的油膩和汙垢，把底座放在地基上。

2) 用水平儀檢查底座的水平度，允許用楔鐵找平。

3) 用水泥澆灌底座和地腳螺栓孔眼。

4) 水泥幹固後應檢查底座和地腳螺栓孔眼是否鬆動，合適後擰緊地腳螺栓，重新檢查水平度。

5) 清理底座的支持平麵，水泵腳及電機腳的平麵，並把水錄和電機安裝到底座上去。

6) 聯軸器之間應保持一定的間隙，檢查水泵軸和電機軸中心線是否一致，可用薄墊片調整使其同心。

測量聯軸器的外園上下，左右的差刖不得超過0.1mm，兩聯軸器端麵間隙一周上最大和最小的間咪差別不得超過0.3(mm

2、安裝說明：

1) 泵的安裝高度，管路的長度.直徑、流速應符合計算，力求減少不必要的損失。

2) 長距輸送時應取較大的管徑，泵的管路應有自己的支架，不允件管路的重量加在泵上，避免把泵壓壞。

3) 排出管路如裝逆止閥應裝在閘閥的外麵。

起動 停止與運轉

1、起動：

1) 應在機^聯結前確定是電動機的旋轉方向是否正確，泵的運轉是否靈活。

2) 關閉吐出管路上的閑閥。

3) 向泵內灌滿水，或用真空泵引水。

4) 接通電源，當泵達到正常轉速後，再逐漸打開吐出管路上的閘閥，並調節到所需要的工況，在吐出管上的閘閥關閉的情況下，泵連續工作的時間不得超過3分鍾。

2、停止：

1) 逐漸關閉吐出管路上的閘閥，切斷電源。

2) 如環境溫度低於0℃，應將泵內水放出，以免凍裂。

3) 如長期停止使用，應將泵拆卸清洗上油，包裝保管。

3、運轉：

1）.在開車及運轉過程中，必須注意觀察儀表讀數，軸承發熱，填料漏水和發熱及的振動和雜音等是否正常， 如果發現異常情況，應即時處理。

2）.軸承溫度最高不大於80℃，軸承溫度不得比周圍溫度超過40℃。

3).填料正常，漏水應該是少量均?。

4).軸承油位應保持在正常位置上，不能過高或過低，過低時應及時補充潤滑油。

5).如密封環和葉輪配合部位的間隙磨損過大應更換新的密封環。
